KNL4el corta-circuito actual residual de la serie (sin la protección de la sobreintensidad de corriente) es conveniente para la línea de la CA 50/60Hz, voltaje 240V (2poste) /415V (4poste), corriente clasificada hasta100A. Cuando hay descarga eléctrica humana o si la corriente de la salida de la línea excede el valor prescribed, cortará la potencia de proteger rápido seguridad humana y de prevenir el accidente debido a la salida actual. Puede ser utilizada como cambio infrecuente de la línea en la situación normal. Es aplicable al sitio industrial, al sitio comercial, al edificio alto y a la casa civil. Se conforma con el estándar del GB16916.1e IEC/EN61008.1.
KNL4el corta-circuito actual residual de la serie (sin la protección de la sobreintensidad de corriente) es conveniente para la línea de la CA 50/60Hz, voltaje 240V (2poste) /415V (4poste), corriente clasificada hasta100A. Cuando hay descarga eléctrica humana o si la corriente de la salida de la línea excede el valor prescribed, cortará la potencia de proteger rápido seguridad humana y de prevenir el accidente debido a la salida actual. Puede ser utilizada como cambio infrecuente de la línea en la situación normal. Es aplicable al sitio industrial, al sitio comercial, al edificio alto y a la casa civil. Se conforma con el estándar del GB16916.1e IEC/EN61008.1.
Capítulo
100A
Voltaje de funcionamiento clasificado
240/415V
Frecuencia clasificada
50/60Hz
Corriente clasificada del funcionamiento
16、20、25、32、40、50、63、80、100A
Corriente de funcionamiento residual clasificada
0.03、0.1、0.3、0.5A
Corriente residual clasificada del O.N.U-funcionamiento
0.015、0.05、0.15、0.25A
Sensibilidad
Un tipo、Tipo de la CA
Tiempo de funcionamiento máximo
I△n t≤0.3s, 5I△n t≤0.04s
Capacidad de fabricación y de fractura clasificada
In≤50A, 500A、In=63A,630A 、ln>63A, 1500A
Valor límite de la corriente del O.N.U-funcionamiento
los 6In
Corriente limitadora clasificada del cortocircuito
10000A
Número de poste
2、4P
Vida mecánica
10000
Vida eléctrica
4000
Capítulo
100A
Voltaje de funcionamiento clasificado
240/415V
Frecuencia clasificada
50/60Hz
Corriente clasificada del funcionamiento
16、20、25、32、40、50、63、80、100A
Corriente de funcionamiento residual clasificada
0.03、0.1、0.3、0.5A
Corriente residual clasificada del O.N.U-funcionamiento
0.015、0.05、0.15、0.25A
Sensibilidad
Un tipo、Tipo de la CA
Tiempo de funcionamiento máximo
I△n t≤0.3s, 5I△n t≤0.04s
Capacidad de fabricación y de fractura clasificada
In≤50A, 500A、In=63A,630A 、ln>63A, 1500A
Valor límite de la corriente del O.N.U-funcionamiento
los 6In
Corriente limitadora clasificada del cortocircuito
10000A
Número de poste
2、4P
Vida mecánica
10000
Vida eléctrica
4000

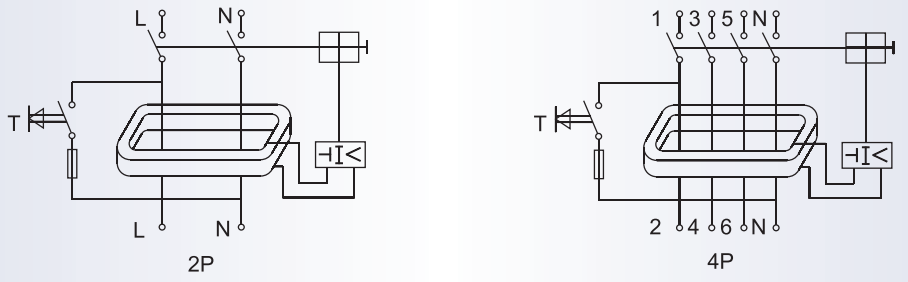

Cada fase de conductor en el corta-circuito pasa a través del transformador corriente de la cero-secuencia, y la cara secundaria de la bobina conecta con el excursionista electromágnetico. Bajo condición normal, la suma de vector de cada fase de paso actual a través del transformador corriente de la cero-secuencia es cero. El flux del transformador corriente de la cero-secuencia es cero. Y el voltaje secundario de la salida es cero y el doesn del corta-circuito't pone a cero, y el transformador corriente de la cero-secuencia produciría el flux magnético, y la cara secundaria de la bobina haría salir el voltaje. Una vez que la corriente del escape aumenta para conducir el voltaje de la salida en la cara secundaria para venir cierto nivel, el desbloquear electromágnetico activaría para conducir el mecanismo de la operación al acto para romper el contacto que conecta la potencia, finalmente para realizar la protección del escape.
Cada fase de conductor en el corta-circuito pasa a través del transformador corriente de la cero-secuencia, y la cara secundaria de la bobina conecta con el excursionista electromágnetico. Bajo condición normal, la suma de vector de cada fase de paso actual a través del transformador corriente de la cero-secuencia es cero. El flux del transformador corriente de la cero-secuencia es cero. Y el voltaje secundario de la salida es cero y el doesn del corta-circuito't pone a cero, y el transformador corriente de la cero-secuencia produciría el flux magnético, y la cara secundaria de la bobina haría salir el voltaje. Una vez que la corriente del escape aumenta para conducir el voltaje de la salida en la cara secundaria para venir cierto nivel, el desbloquear electromágnetico activaría para conducir el mecanismo de la operación al acto para romper el contacto que conecta la potencia, finalmente para realizar la protección del escape.
